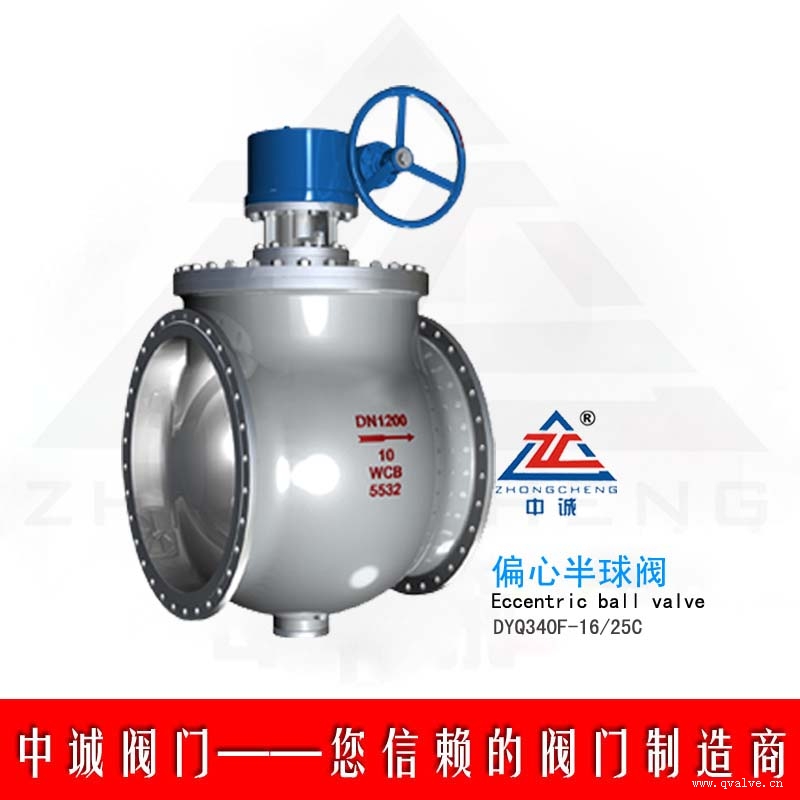

DYQ340偏心半球閥
【型號】： 【球體】：
【口徑】： 【密封】：
【壓力】： 【溫度】：
【閥體】： 【介質】：
鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。
產品圖片
產品說明
上裝式球閥閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線，特別是原子能工業用球閥帶來很大方便。
產品參數
主要連接尺寸
PN1.6MPa
| DN | d | L | D | D1 | D2 | b | f | Z-φd1 |
| 50 | 42 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
| 65 | 58 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
| 80 | 65 | 310 | 192 | 160 | 135 | 22 | 3 | 8-φ18 |
| 100 | 82 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 |
| 125 | 120 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 |
| 150 | 132 | 480 | 280 | 240 | 210 | 26 | 3 | 8-φ23 |
| 200 | 170 | 600 | 335 | 295 | 265 | 28 | 3 | 12-φ23 |
| 250 | 225 | 730 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
| 300 | 257 | 838 | 460 | 410 | 375 | 32 | 4 | 12-φ25 |
| 350 | 335 | 889 | 520 | 470 | 435 | 34 | 4 | 16-φ25 |
PN2.5MPa
| DN | d | L | D | D1 | D2 | b | f | Z-φd1 |
| 50 | 42 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 |
| 65 | 58 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 |
| 80 | 65 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 |
| 100 | 82 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 |
| 125 | 120 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 |
| 150 | 132 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 |
| 200 | 170 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 |
| 250 | 225 | 730 | 425 | 370 | 332 | 36 | 3 | 12-φ30 |
| 300 | 257 | 838 | 485 | 430 | 390 | 40 | 4 | 16-φ30 |
| 350 | 335 | 889 | 550 | 490 | 448 | 44 | 4 | 16-φ34 |
